特征參數：
● 35W@1064/30W@532nm
● 超短脈寬<10ns@40kHz
● 高峰值功率>70kW
● 高光束質量M?<1.2
● 緊湊、密封、堅固的工業級設計
應用：
● PCB 板切割鉆孔
● 陶瓷加工切割
● 太陽能電池板劃線
● 觸摸屏制造
光束特性 | ||||||
項目 | GRAVER-1064-35 | GRAVER-532-30 | ||||
波長 (nm) | 1064 | 532 | ||||
重復頻率1 (kHz) | 30 – 150 | |||||

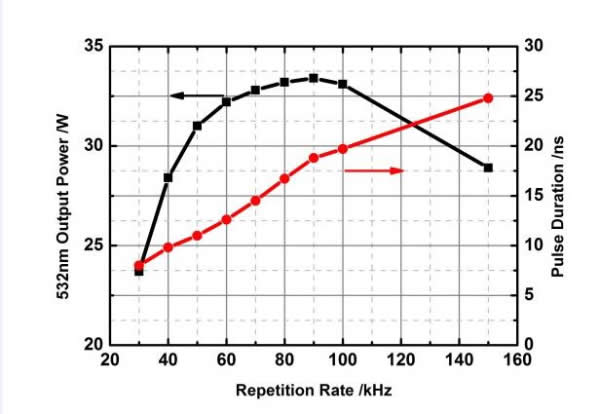

平均功率(W) | 不同重復頻率下的平均功率(W)2 | |||||
40kHz | 80kHz | 120kHz | 40kHz | 80kHz | 120kHz | |
35 | 40 | 36 | 28 | 32 | 30 | |
脈沖能量 (μJ) | 不同重復頻率下的脈沖能量(μJ) | |||||
40kHz | 80kHz | 120kHz | 40kHz | 80kHz | 120kHz | |
875 | 500 | 300 | 700 | 400 | 250 | |
峰值功率(kW) | 不同重復頻率下的峰值功率(kW) | |||||
40kHz | 80kHz | 120kHz | 40kHz | 80kHz | 120kHz | |
62.5 | 21 | 10 | 70 | 24 | 11.4 | |
光束質量 | TEM00(M2＜1.2) | |||||

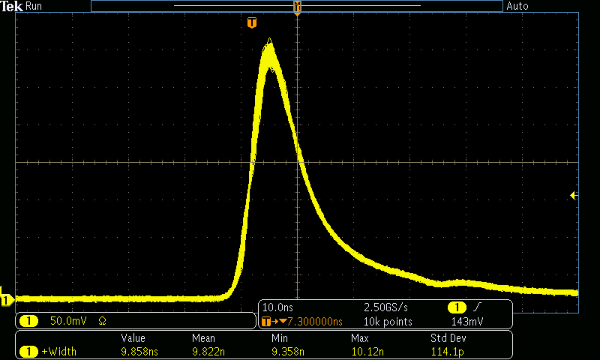

脈寬3 (ns) | <14@40kHz | <10@40kHz | ||||
能量穩定性 (RMS) | ＜2% | |||||
功率穩定性4 (RMS) | ＜2% | |||||
偏振度 | ＞100:1 | |||||
光斑圓度(%) | ＞85% | |||||
光束指向性5 (μrad/℃) | ＜50 | |||||
發散角6 (mrad) | ＜2 | |||||
束腰直徑 (mm) | ~0.40±10% | |||||
光斑直徑7 (mm) | ~0.75±10% | |||||
束腰位置8 (mm) | -162±10% | |||||
一般特性 | ||||||
電源輸入 | 220 VAC ±5% 50-60Hz | |||||
能量損耗 | ＜500W(35W @40kHz@1064nm) | |||||
冷卻方式 | 閉路循環水冷 | |||||
工作條件 | 溫度15-35℃ 濕度 ＜65% | |||||
加熱時間 | ＜40min | |||||
